1. Thông số kỹ thuật
-

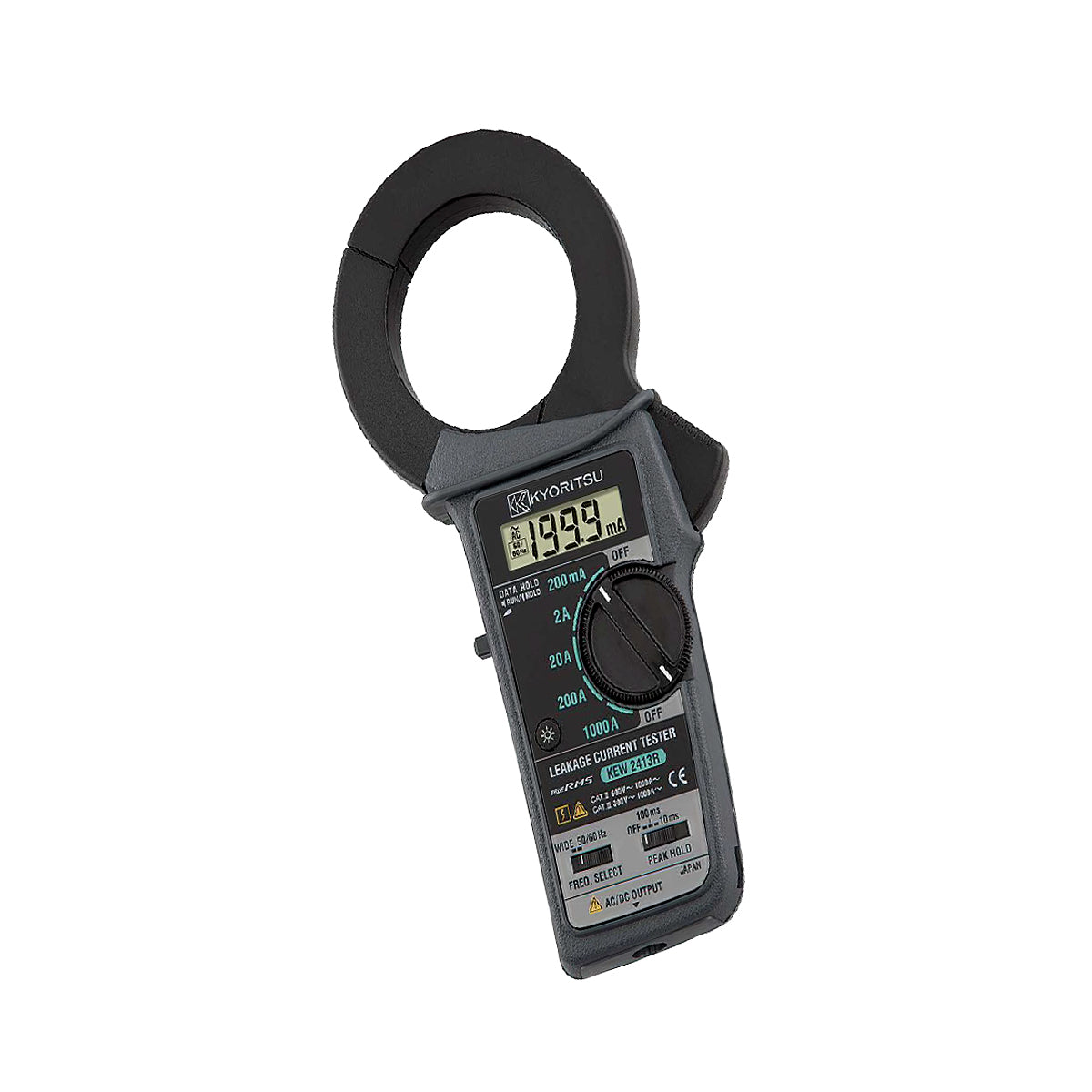

Mã sản phẩm: Model 2413R (Kew 2413R)
-
Thương hiệu: Kyoritsu (Nhật Bản)
-
Dòng điện xoay chiều (AC Current): 200mA / 2A / 20A / 200A / 1000A (True RMS)
-
Độ phân giải nhỏ nhất: 0.1mA (tại thang đo 200mA)
-
Điện áp xoay chiều (AC Voltage): 600V (True RMS)
-
Tần số (Frequency): 40Hz ~ 1kHz
-
Đường kính đầu kẹp: Φ68mm (Hàm kẹp cực lớn)
-
Đầu ra (Output): Recorder Output (Kết nối máy ghi dữ liệu)
-
Tiêu chuẩn an toàn: IEC 61010-1 CAT III 300V
2. Đặc điểm nổi bật & Tính năng
-
Công nghệ đo True RMS: Điểm nâng cấp quan trọng nhất giúp máy đo dòng rò cực kỳ chính xác ngay cả khi dòng điện bị biến dạng bởi các bộ biến tần, bộ nguồn xung công suất lớn hoặc các thiết bị điện tử hiện đại trong nhà máy.
-
Hàm kẹp khổng lồ Φ68mm: Thiết kế hàm kẹp hình tròn với đường kính lớn nhất phân khúc, cho phép kẹp cùng lúc 3 dây pha hoặc 4 dây (bao gồm trung tính) của các hệ thống cáp lớn để đo dòng rò tổng một cách dễ dàng.
-
Bộ lọc tần số thông thấp (Filter): Tích hợp chức năng lọc nhiễu tần số cao, chỉ cho phép các thành phần dòng điện ở tần số lưới (50/60Hz) đi qua, giúp kỹ thuật viên xác định chính xác dòng rò thực tế gây nguy hiểm.
-
Độ nhạy và độ chính xác cao: Khả năng đo từ 0.1mA giúp phát hiện những lỗi suy giảm cách điện nhỏ nhất trên các đường dây dài hoặc thiết bị điện quan trọng, giúp ngăn ngừa sự cố ngắt mạch (ELCB/RCCB) không mong muốn.
-
Chế độ Peak Hold: Khả năng giữ giá trị đỉnh cực nhanh (10ms) giúp ghi lại dòng rò tức thời khi thiết bị khởi động hoặc khi xảy ra sự cố chớp nhoáng mà mắt thường không kịp quan sát trên màn hình.
-
Cổng Output cho máy ghi: Hỗ trợ ngõ ra tín hiệu DC để kết nối với các thiết bị ghi biểu đồ, cho phép theo dõi tình trạng rò rỉ điện của hệ thống liên tục trong thời gian dài (như qua đêm hoặc trong cả ca sản xuất).
3. Thông tin bổ sung & Bảo quản
-
Ứng dụng: Thiết bị đặc chủng cho các đơn vị thí nghiệm điện, kỹ sư bảo trì hệ thống điện tòa nhà cao tầng, kiểm định an toàn điện trong các khu công nghiệp và quản lý lưới điện hạ thế.
-
Hướng dẫn sử dụng: Để đo dòng rò, đưa toàn bộ các dây dẫn (trừ dây tiếp địa) vào lòng hàm kẹp. Nếu tổng dòng điện khác 0, giá trị hiển thị chính là dòng rò của hệ thống. Luôn đảm bảo hàm kẹp được đóng khít hoàn toàn.
-
Lưu ý vận hành: Không đo trên các đường dây có điện áp vượt quá 600V. Khi đo dòng rò nhỏ ở thang 200mA, tránh để các nguồn từ trường mạnh từ các dây dẫn bên cạnh tác động trực tiếp vào hàm kẹp để giảm sai số.
-
Hướng dẫn bảo quản: Giữ cho bề mặt tiếp xúc của hàm kẹp luôn sạch bóng và không bị trầy xước. Bảo quản thiết bị trong hộp nhựa cứng chính hãng Model 9112 để tránh va đập mạnh. Tháo pin nếu không sử dụng trên một tháng.
