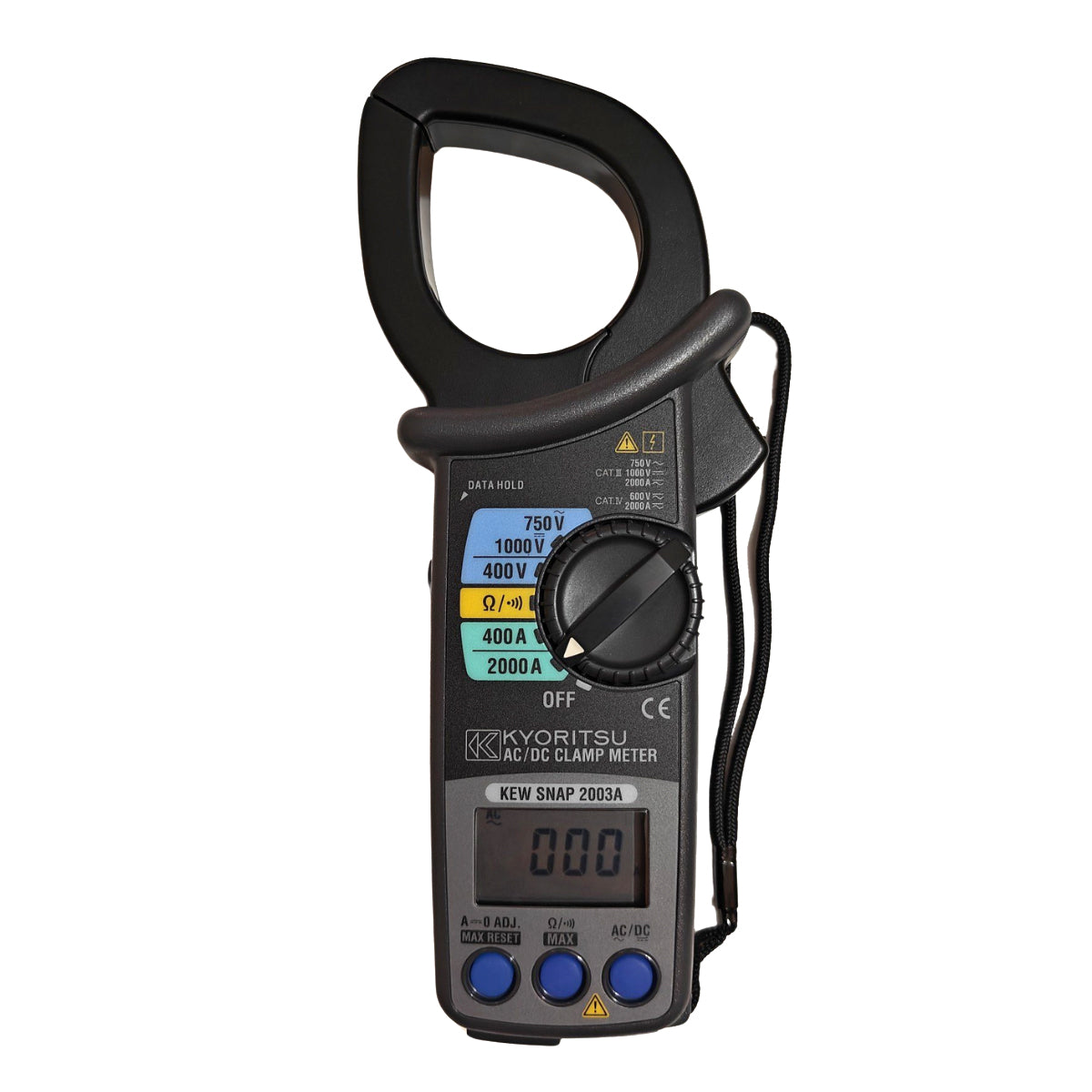

Ampe kìm đo dòng AC/DC kỹ thuật số Kyoritsu Kew 2003A, dải đo 400A-2000A

1. Thông số kỹ thuật

• Mã sản phẩm: Model 2003A (Kew 2003A)

• Thương hiệu: Kyoritsu (Nhật Bản)

• Dòng điện xoay chiều (AC Current): 400A / 2000A

• Dòng điện một chiều (DC Current): 400A / 2000A

• Điện áp xoay chiều (AC Voltage): 400V / 750V

• Điện áp một chiều (DC Voltage): 400V / 1000V

• Điện trở (Resistance): 400Ω / 4000Ω

• Kiểm tra thông mạch: Còi báo tại mức 50±35Ω

• Đường kính đầu kẹp: Tối đa Φ55mm (Dạng giọt nước)

• Đầu ra (Output): Recorder Output (Kết nối máy ghi dữ liệu)

• Tiêu chuẩn an toàn: IEC 61010-1 CAT III 600V / CAT IV 300V

2. Đặc điểm nổi bật & Tính năng

• Khả năng đo AC/DC hỗn hợp: Điểm mạnh nhất của Model 2003A là khả năng đo dòng điện một chiều (DC) cường độ cực lớn lên đến 2000A bằng hàm kẹp, rất hiếm thấy ở các dòng ampe kìm phổ thông, phù hợp cho hệ thống pin dự phòng và động cơ DC công suất cao.

• Hàm kẹp cỡ lớn Φ55mm: Thiết kế hàm kẹp hình giọt nước với độ mở rộng giúp người dùng dễ dàng bao quanh các sợi cáp đúc cỡ lớn hoặc kẹp trực tiếp vào các thanh cái (busbar) trong tủ điện tổng.

• Chế độ Peak Hold (Dòng khởi động): Máy tích hợp chức năng giữ giá trị đỉnh với tốc độ phản hồi 10ms, cho phép ghi lại chính xác dòng khởi động của các động cơ lớn hoặc các thiết bị tiêu thụ điện cao đột ngột.

• Cổng xuất tín hiệu Recorder: Trang bị cổng Output DC cho phép kết nối trực tiếp với máy ghi biểu đồ hoặc các thiết bị thu thập dữ liệu để theo dõi sự biến thiên của dòng tải trong thời gian dài mà không cần quan sát trực tiếp.

• Độ bền chuẩn công nghiệp: Thân máy được cấu tạo từ vật liệu nhựa chịu lực, chống va đập tốt, bảng mạch được thiết kế chống nhiễu từ trường mạnh, đảm bảo hoạt động ổn định trong các nhà máy nhiệt điện hoặc trạm biến áp.

• Tự động điều chỉnh thang đo: Máy có khả năng tự động chọn dải đo phù hợp nhất, giúp người thợ thao tác nhanh chóng và giảm thiểu rủi ro hư hỏng do chọn sai thang đo dòng điện lớn.

3. Thông tin bổ sung & Bảo quản

• Ứng dụng: Thiết bị tối quan trọng cho kỹ sư bảo trì hệ thống điện nhà máy, trạm biến áp viễn thông, hệ thống UPS công suất lớn, lắp đặt điện năng lượng mặt trời quy mô tập trung và bảo trì đầu máy xe lửa.

• Hướng dẫn sử dụng: Chọn thang đo dòng (A~ cho AC hoặc A- cho DC). Khi đo dòng DC, cần nhấn nút điều chỉnh về 0 (Zero Adjust) để khử từ trường dư trước khi kẹp dây. Chỉ kẹp duy nhất một dây dẫn tại tâm hàm kẹp để có kết quả chính xác nhất.

• Lưu ý vận hành: Không đo điện áp vượt quá ngưỡng an toàn 750V AC hoặc 1000V DC. Tránh để hàm kẹp bị hở khi đang đo dòng điện lớn vì sẽ gây sai số đáng kể và ảnh hưởng đến cảm biến bên trong.

• Hướng dẫn bảo quản: Lau sạch bụi bẩn trên hàm kẹp bằng vải khô sau khi sử dụng. Luôn bảo quản máy trong bao da đi kèm để tránh trầy xước màn hình và va chạm cơ học. Tháo pin nếu không sử dụng máy trên một tháng.
